SONOFF RE5V1C 5V 智慧繼電器模組｜DC 5V 供電｜乾接點輸出｜點動／自鎖模式｜Wi-Fi 版（裸板零件）

簡而言之，這是SONOFF推出的一款DC 5V就能供電的無線網路型WiFi智慧繼電器模組，這是裸裝電子零件。

且乾接點輸出可應用在inching(點動模式)或selflock(自鎖模式)的智慧繼電器電子模組。

就像標準的SONOFF封裝型智慧開關一樣，您可以使用eWelink應用程式、Amazon Alexa、Google Home、IFTTT等平台與之配對使用。

利用直流電壓5V輸入就能供電、超迷你尺寸、乾接點輸出，

讓它與傳統的SONOFF封裝型產品不同，

這個產品有兩種工作模式：inching(點動模式)/selflock(自鎖模式)，

使用者可以在eWeLink APP中切換這兩種模式。

當模組切換到selflock(自鎖模式)時，使用者可以即時打開/關閉已連接的電器。

當模組切換到inching(點動模式)時，用此智慧開關連接使用者的設備，使用者在eWeLink APP可以按下開關，就有開啟幾秒後就關閉的智慧效果，當然也可以設定成關閉幾秒後就啟動的智慧效果，這種感覺就很像是硬體式的復歸型按鈕，只不過多了更智慧的點動時間設定。

腳位對照表（給 DIY 玩家）

GPIO4／GPIO5：RX／TX
GPIO12：控制繼電器
GPIO13：Wi-Fi 指示燈
另有 U0RXD／U0TXD（E-RX／E-TX）、GPIO2

想自己刷韌體的玩家，照這張表接線就不會接錯腳。

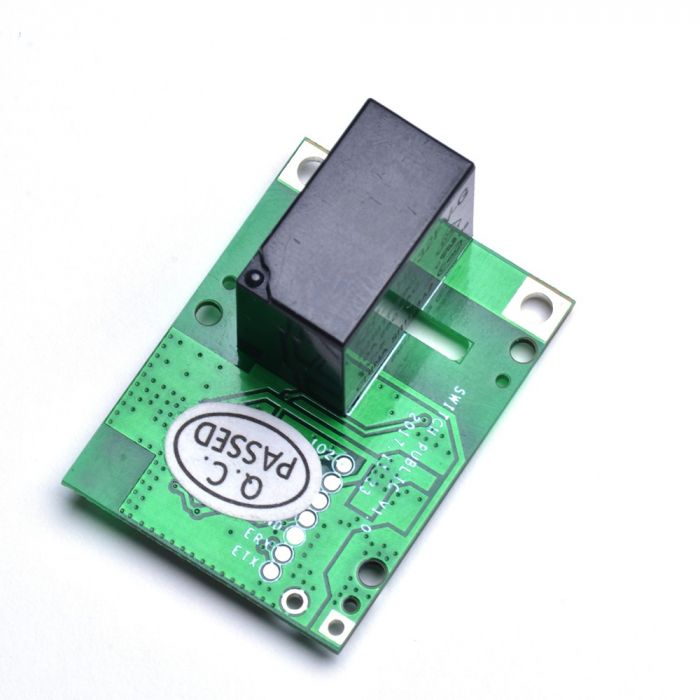

板子正反面與接線

用 DC 5V 供電（＋、－）
右側 OUT 端子是繼電器的乾接點輸出
板上有一顆按鍵可手動操作

拿 USB 充電頭改的 5V 電源就能讓它動起來。

乾接點，交流直流都能控

模組本身用 DC 5V 供電
輸出是乾接點，可以接 AC 交流電器（例如燈）
也可以接 DC 直流設備（例如馬達）

想讓一台直流小馬達也能用手機開關，就能用這塊板子。

接電動車庫門

乾接點可以接電動車庫門開關
模組用 DC 5V 供電

把車庫門的按鈕線並接上來，用手機就能開車庫門，不用找遙控器。

此產品可通過eWeLink手機APP遠端控制家用電器，該APP可在Android和iOS平台上使用。支援的功能包括：

1.遠端開啟/關閉
2.定時排程
3.設備共享
4.群組管理
5.支援Amazon Echo、Echo Dot、Amazon Tap
6.支援Google Home、Google Nest
7.支援IFTTT

規格如下
電源：5V DC
乾接點輸出
最大承受電流：10A
濕度：5%-90%RH，無凝結
工作溫度：0°C-40°C（32°F-104°F）
超迷妳：34.5*25*19mm

特徵如下
支援設備狀態追蹤：設備狀態及時提供給eWeLink APP，所以它也是一個on、off的接點狀態感應器。
支援最多8個啟用的計劃/倒數計時/循環計時器。
適用於 Amazon Echo、Echo Dot、Amazon Tap
適用於 Google Home、Google Home Mini、Google Nest
也可以與 IFTTT 共同連動
